 Modell 3500 (EU3500 )

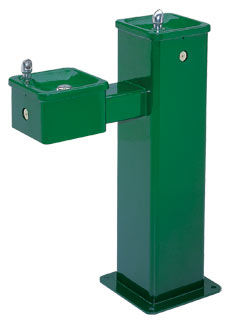

Vandalskyddad  hög/låg dricksfontän i extra kraftigt rostfritt stål med grön pulverlack  DuPont PFG500S9. (andra färger på begäran)


 Övrigt:

♦ Utomhusplacering (stängs av och töms på vatten vintertid)

♦ 2 mm rostfritt stål (304) alla skarvar är svetsade

♦ Bariärsfri, anpassad för rullstolsburen (ADA)

♦ Möjligt att själv välja RAL-färg

♦ Patenterade servicevänliga tryckknappsventiler (Pat.# 6,981,692)

♦ Vandalskyddad konstruktion Läs mer

♦ Integrerad flödeskontroll 2- 6,2 bar

♦ 100% blyfria vattenvägar

♦  Fullt trycktestad på fabrik, och klar för installation

♦ Anslutning. 1/2"  Avlopp: 1-1/4"


Artikelnr: 123500

Tillbehör:

Valfri Powder Coat färg. Artnr: 123500RAL
Uppge önskad RAL färg vid beställning/offert

Sandfälla 6635 Artnr: 126635

Modell 3500 med hundfontän Artnr: 123500D
Frysskyddssystem 6518.2 Artnr: 1265182
Beställs med 3500FR Artnr: 123500FR

Tillbehör: Kan beställas i valfri RAL-färg
Tillbehör: Sandfälla 6635
Tillbehör: Med hundfontän
Tillbehör: Frysskyddssystem 6518.2

AMA text för ovan modell
PUD Dricksfontän
PUD.1
Dricksfontän för utomhusplacering (stängs av vintertid) typ Epicwater modell 3500 (artnr: 123500) med dubbla dricksfontäner den lägre dricksfontänen är måttanpassad för rullstolsburen. Kraftigt rostfritt stål med svetsade skarvar.
Dricksfontän ska vara försedd med följande:
- Dubbla dricksfontäner hög/låg
- Munstycken med rotationsskydd, vandalskyddad
- Självstängande justerbara infällda tryckknappar och ventilhus i RF
- Stomme i 2mm rostfritt stål medgrön  Powder coat
-Servicelucka i 2mm rostfritt stål medgrön  Powder coat
- Anpassade mått för rullstolsburen användare på lägre fontän
- Anslutningar: 15mm Avlopp: 32mm
- Bottenplattor vandalskyddad
- Verktyg för tryckknappar
